Condensator plan demonstrativ

Condensator plan demonstrativ

🔦 Îți place acest produs ? Dacă da, Apasă aici! să îl achiziționezi!

I. COMPONENTE

• Două discuri din aluminiu (d ≈ 270 mm) cu acoperire anti corozivă

• Suporturi izolatoare pentru fixare verticală

• Sistem de reglare a distanței între discuri (distanță variabilă până la 0)

• Electrozi centrali pentru conectare la sursă / electrometru

• Placă dielectrică din plexiglas (~220 mm)

II. EXPLICAȚII TEORETICE

Condensatorul plan este un dispozitiv care stochează energie electrică sub formă de câmp electric. Este format din două plăci conductoare paralele între care există un dielectric (aer sau alt material).

Capacitatea electrică C a unui condensator este raportul constant dintre sarcina electrică Q de pe armături și tensiunea electrică aplicată între armături.

Unitatea de măsură pentru capacitate electrică în SI este:

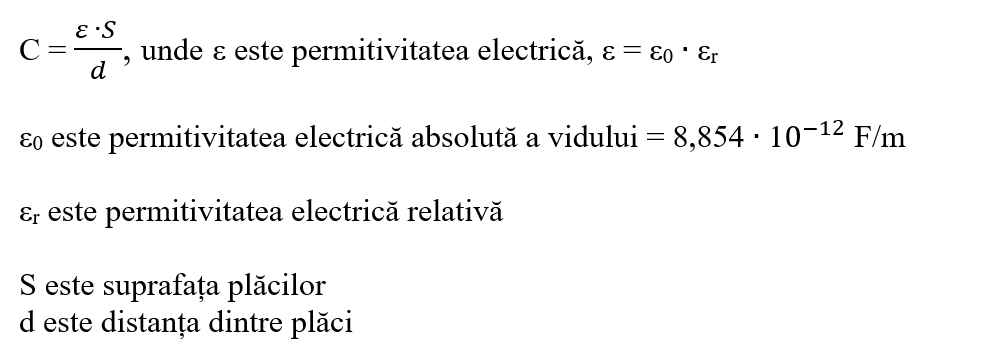

Pentru un condensator plan (cu armăturile plane și paralele între ele) capacitatea electrică are expresia :

🔦 Observație

Într-un circuit de curent continuu, condensatorul întrerupe circuitul.
Într-un circuit de curent alternativ, condensatorul rând pe rând se încarcă și se descarcă, lăsând să treacă curentul electric prin el.
Câmpul electric dintre plăci este aproximativ uniform și liniile de câmp sunt paralele.

III. EXPERIMENTE PROPUSE

III.1. Încărcarea și descărcarea condensatorului

III.2. Dependența capacității de distanța dintre plăci

III.3. Dependența capacității de suprafața plăcilor

III.4. Rolul dielectricului

III.5. Câmpul electric din interiorul unui condensator

IV. FIȘĂ DE LUCRU PENTRU ELEVI

Fișa 1: Capacitate

1. Ce se întâmplă cu capacitatea când distanța dintre plăci crește?

2. Ce rol are suprafața plăcilor?

3. Cum influențează dielectricul capacitatea condensatorului?


Fișa 2: Câmp electric

1. Cum sunt liniile de câmp electric?

2. Unde este câmpul mai intens?

3. Ce se întâmplă la margini?
