Sursă de curent continuu stabilizată

🔦 Îți place acest produs ? Dacă da, Apasă aici! să îl achiziționezi!

I. PREZENTAREA GENERALĂ A DISPOZITIVULUI

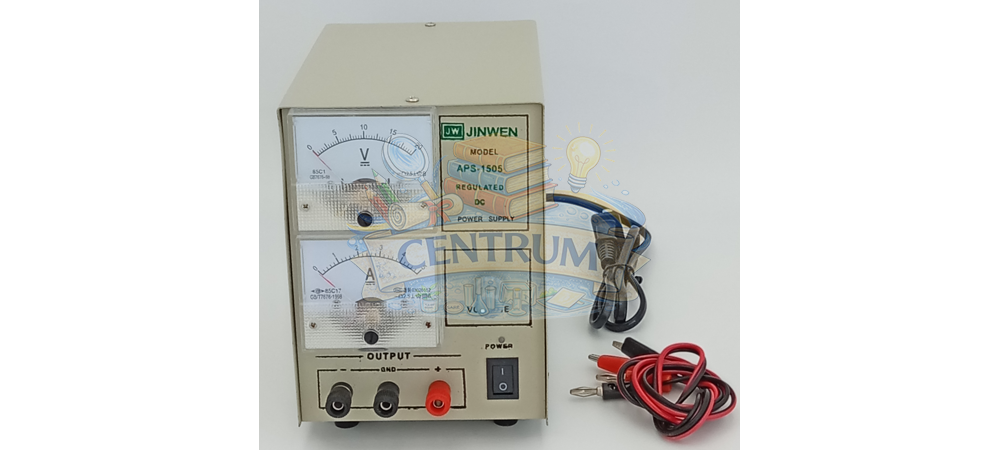

Acest dispozitiv este o sursă de curent continuu stabilizată (Regulated DC Power Supply).

II. COMPONENTE ȘI CARACTERISTICI TEHNICE

- Tensiune continuă reglabilă: Nu are trepte fixe ci folosește un potențiometru rotativ (VOLTAGE) pentru a ajusta lin tensiunea în intervalul 0 – 15 V (indicată de voltmetrul analogic V de sus).

- Curent maxim: Sursa poate livra un curent de maximum 5 A, valoare indicată pe ampermetrul analogic A de jos (scara de măsură de la 0 la 5).

- Tip de curent: Oferă exclusiv curent continuu (DC). Ieșirea se realizează prin bornele de jos: borna roșie reprezintă plusul (+), borna neagră din dreapta este minusul (-), iar borna neagră din stânga este împământarea (GND).

Citirea corectă a instrumentelor analogice de pe acest dispozitiv necesită determinarea valorii unei diviziuni și evitarea erorilor de perspectivă.

Voltmetrul (V - scara superioară):
- Interval: Scara măsoară de la 0 V la 15 V.
- Valoarea unei diviziuni mari: Între cifrele principale (ex. de la 0 la 5) sunt 5 unități.
- Valoarea unei diviziuni mici: Între 0 și 5 există 10 subdiviziuni mici. Fiecare liniuță mică reprezintă 0.5 V (5 V / 10 = 0.5 V).

Ampermetrul (A - scara inferioară):
- Interval: Scara măsoară de la 0 A la 5 A.
- Valoarea unei diviziuni mari: Între cifrele principale (ex. de la 0 la 1) este 1 unitate.
- Valoarea unei diviziuni mici: Între 0 și 1 există 5 subdiviziuni. Fiecare liniuță mică reprezintă 0.2 A (1 A / 5 = 0.2 A).

Regulă anti-eroare: Privește acul perpendicular (la un unghi de 90° față de ecran). Dacă privești din lateral, poziția acului va părea deplasată din cauza fenomenului de paralaxă.

Conectarea corectă a bornei GND

Borna GND (Ground / Împământare) este legată direct la șasiul metalic al sursei și la pinul de împământare al prizei de perete. Ea nu face parte din circuitul electric de alimentare de bază.

Alimentarea normală (Circuit standard): Pentru a alimenta un montaj obișnuit de laborator, folosește doar bornele + (roșie) și - (neagră din dreapta). Borna GND rămâne liberă.
Când se conectează GND: Se utilizează doar în experimente avansate de electronică, electrostatică sau radiotehnică pentru:
- Ecranare și protecție: Protejarea circuitelor sensibile (ex. amplificatoare) împotriva zgomotului electromagnetic de fond.
- Referință zero: Conectarea bornei - la GND printr-o punte metalică (un fir scurt) pentru a stabili un potențial absolut de 0 V raportat la Pământ.

III. EXPERIMENTELE PROPUSE

Experimente de Electricitate
Experimente de Electromagnetism
Experimente de Electronică

IV. INSTRUCȚIUNI PENTRU UTILIZAREA ÎN SIGURANȚĂ A DISPOZITIVULUI

1. Pregătirea și pornirea aparatului

Tensiunea inițială la minim: Înainte de a apăsa butonul de pornire (POWER), rotește potențiometrul VOLTAGE complet în sens invers acelor de ceasornic (la valoarea minimă, 0V).
Conectarea firelor: Realizează toate legăturile în circuitul experimental în timp ce sursa este oprită (poziția O a comutatorului). Introdu fișele tip banană adânc în bornele + (roșu) și - (negru) pentru a evita contactele imperfecte.
Pornirea: Conectează cablul de alimentare la priza de perete (220V), asigură-te că firele roșu și negru din circuit nu se ating între ele, apoi comută butonul pe poziția I (ON).

2. Reguli în timpul funcționării și reglajului

Ajustarea progresivă: Rotește butonul VOLTAGE încet, în sensul acelor de ceasornic, urmărind constant acul voltmetrului de sus, până atingi valoarea cerută de experiment.
Monitorizarea curentului (Ampermetrul): Supraveghează acul ampermetrului de jos în momentul în care alimentezi circuitul. Dacă acul sare brusc spre valoarea maximă (5A), oprește imediat sursa. Acest lucru indică o rezistență prea mică în circuit sau un scurtcircuit.
Evitarea suprasolicitării: Deși aparatul suportă un curent de până la 5A, nu îl menține la intensitatea maximă pentru perioade lungi de timp (peste 10-15 minute continuu), pentru a preveni supraîncălzirea transformatorului intern.

3. Prevenirea riscurilor și măsuri de urgență

Scurtcircuitul direct: Nu atinge niciodată cleștii crocodil sau capetele firelor de ieșire (roșu și negru) între ele în timp ce sursa livrează tensiune.
Ventilația aparatului: Nu bloca fantele de aerisire ale carcasei metalice. Lasă spațiu liber în jurul sursei pentru a permite disiparea căldurii.
Oprirea de urgență: În cazul în care simți miros de plastic încins, observi fum sau acul ampermetrului rămâne blocat la capăt de scală, apasă imediat comutatorul POWER pe poziția O și scoate aparatul din priză.
