Transformator

🔦 Îți place acest produs și ai dori să primești la livrare un DVD cu manualul de utilizare + fișe de lucru pentru experimentele menționat mai jos ? Dacă da, Apasă aici! să îl achiziționezi!

I. PREZENTAREA GENERALĂ A DISPOZITIVULUI

Transformatorul este un dispozitiv pentru studiul inducției electromagnetice și al autoinducției electromagnetice, fiind destinat elevilor de nivel liceal pentru a experimenta teoria din domeniul electromagnetismului. Experimentele cu transformator pot fi realizate demonstrativ de către profesor sau de către elevi grupați pe echipe.

Dispozitivul este însoțit de manualul de utilizare, în care sunt prezentate detaliat componentele şi explicat modul lor de utilizare cu fișe de lucru experimentale, descrierea video detaliată a fiecărui experiment, precum şi imaginile aferente acestora.

II. COMPONENȚA ȘI CONSTRUCȚIA DISPOZITIVULUI:

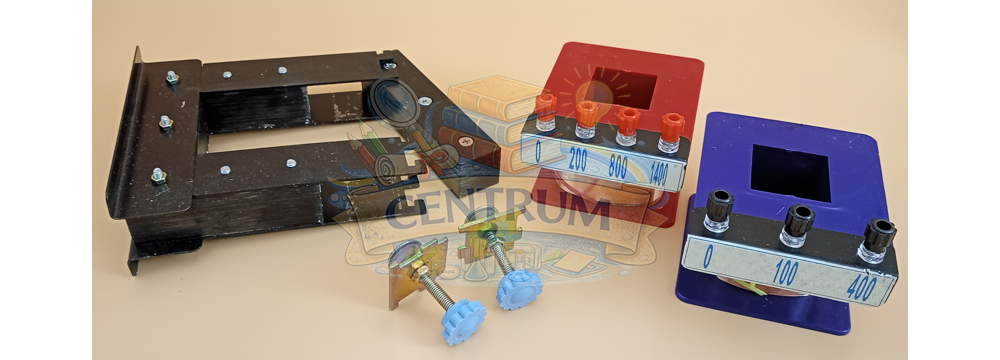

Transformatorul este format dintr-un miez de fier închis (demontabil) și două bobine cu număr de spire diferite și care se pot cupla în circuit în mod convenabil, după caz.

Pentru efectuarea experimentului mai este necesară o sursă de alimentare de curent alternativ didactică și un voltmetru de curent alternativ, neincluse în dispozitiv.

III. EXPLICAȚII TEORETICE ȘI FENOMENE STUDIATE

Inventarea transformatoarelor a făcut posibilă transportarea energiei electrice la distanţă, de la centrale la consumatori. În centralele electrice, tensiunea produsă de alternatoare este cuprinsă între 6-20 kV. Pentru a putea fi transportat fără pierderi mari de energie (sub formă de căldură), curentul electric alternativ, produs de centrala electrică, este transformat imediat într-un curent de tensiune foarte mare, de ordinul 150 kV şi intensitate mică. Această transformare se face cu ajutorul transformatoarelor ridicătoare de tensiune.

Transportul curentului se face prin conductoare aeriene din cupru sau aluminiu, lungi şi groase, pentru că au rezistenţa scăzută şi astfel se pierde mai puţină energie prin efect termic. La locul unde sunt utilizatorii, curentul se transformă din nou, pentru utilizatorii industriali (fabrici şi uzine) se micşorează tensiunea la 380 V şi pentru consumatorii casnici la 220V, ca să nu fie foarte periculos.

Transformatorul are următoarea construcție:

un miez de fier închis format din tole dintr-un aliaj de fier-siliciu, cu grosimea de 0,3-0,5 mm, izolate între ele pentru a împiedica formarea curenților turbionari.
două bobine înfășurate pe miezul de fier :

a) bobina primară, care are rolul de inductor (prin care trece curentul care dorim să-l transformăm) și care se leagă la generatorul de curent alternativ. Numărul de spire al primarului îl notăm cu N₁.

b) bobina secundară, care are rolul de indus (bobină în care va lua naștere prin inducţie curentul transformat) și care se leagă la consumator. Numărul de spire al secundarului îl notăm cu N₂.

IV. EXPERIMENT CE POATE FI REALIZATE CU ACEST DISPOZITIV:

Transformatorul coborâtor de tensiune
Transformatorul ridicător de tensiune

V. ÎNTREȚINEREA DISPOZITIVULUI:

Dispozitivul trebuie păstrat în spații uscate, ferit de umiditate, praf, curenți puternici de aer, gaze toxice sau microorganisme. Înainte de folosire, miezul de fier trebuie șters cu o lavetă curată. Fixează bine miezul de fier pe cele 2 bobine cu ajutorul șuruburilor.

Bobinele trebuie să fie alimentate la surse de tensiune joasă (maxim 24 V), nu pentru mult timp. Se pot încălzi și deteriora.
